Tu Plano 3D Te Miente: Cómo Leerlo Como un Profesional y Evitar Desastres Caros

Seamos sinceros. Cuando ves por primera vez el plano 3D de tu futura casa, es pura magia. La luz entra perfecta por esa ventana enorme, los muebles encajan como un guante… casi puedes oler el café en esa cocina de ensueño. Es una herramienta increíble para visualizar, de eso no hay duda.

Pero, y este es un gran PERO, también he visto la otra cara de la moneda demasiadas veces. Esa sensación de chasco cuando te das cuenta de que la realidad no es como la foto. El pasillo que en la pantalla parecía un bulevar, en la vida real apenas te permite cruzarte con alguien. O esa cocina de diseño que, francamente, es un infierno para cocinar de verdad. Ahí es donde un render puede pasar de ser un sueño a una pequeña pesadilla.

Mi intención aquí no es darte un curso de software de diseño. ¡Para nada! Lo que quiero es prestarte mis ojos de profesional, enseñarte a leer entre líneas y a detectar las trampas más comunes. Porque entender de verdad un plano te va a ahorrar dinero (mucho dinero), tiempo y un montón de frustraciones. Vamos a ello.

Más Allá del Dibujo: Los Secretos del Espacio que Fluye

Un buen diseño no es solo poner paredes y muebles bonitos. Es una coreografía invisible. Se trata de cómo te mueves, cómo vives y cómo sientes el espacio. Los profesionales no vemos habitaciones, vemos flujos y volúmenes.

Los caminos invisibles: ¿Tu casa tiene buen flow?

Piensa por un momento en tu casa actual. Seguro que hay rutas que repites sin pensar: de la cama al baño, de la entrada a la cocina… A esto lo llamamos “circulaciones”. Un plano bien pensado tiene estos caminos despejados y lógicos. Un error de novato, que veo constantemente, es plantar un sofá que te obliga a hacer un laberinto para salir a la terraza. O una puerta que, al abrirse, bloquea el paso principal. Puede parecer una tontería, pero en el día a día, agota.

El sol: Tu calefacción (o tu horno) gratuito

Cualquier render puede mostrar una habitación llena de luz, ¿pero es luz útil? La orientación lo es TODO, especialmente en un país con climas tan variados como el nuestro. Una buena orientación sur para el salón te regala calorcito en invierno, y con un buen alero o pérgola, te protege del solazo en verano. En cambio, un dormitorio con un ventanal gigante al oeste sin protección… bueno, prepárate para dormir en una sauna de junio a septiembre.

Pequeño consejo: Si un plano 3D no tiene una flecha indicando el norte, es solo un dibujo bonito. Exígela siempre. Para ir un paso más allá, bájate una app de seguimiento solar como Sun Seeker. Te permite ver la trayectoria exacta del sol sobre tu parcela en cualquier día del año. Es un antes y un después, te lo aseguro.

Poniendo el Plano a Prueba: Tu Kit de Herramientas Anti-Chasco

Antes de enamorarte perdidamente del render, toca hacer de detective. No necesitas ser un experto, solo un poco de astucia y las herramientas adecuadas. Por cierto, la mayoría ya las tienes o cuestan menos que un par de cafés.

Tu caja de herramientas del revisor de planos:

• Una cinta métrica: Tu mejor amiga. Una de 5 metros de cualquier ferretería (por unos 5€-10€ en sitios como Leroy Merlin) es perfecta.
• Cinta de pintor o de carrocero: No deja marcas y es ideal para simular espacios en el suelo.
• La app de brújula de tu móvil: Para comprobar la orientación sobre el terreno. Es gratis.
• (Opcional) Una app de diseño simple: Programas como Planner 5D tienen versiones gratuitas que te permiten jugar con la distribución de tus propios muebles.

El test de la cinta métrica (la prueba del algodón del espacio)

¡Cuidado! Los programas 3D a menudo usan lentes de “gran angular” para que todo parezca más espacioso. No te fíes de la sensación visual, fíate de los números. Busca las cotas (las medidas reales) en los planos técnicos.

Aquí tienes un mini-tutorial para hacerlo bien:

1. Paso 1: Localiza en el plano las medidas de una habitación clave, por ejemplo, el dormitorio: 3,00m x 3,50m.
2. Paso 2: Coge tu cinta métrica y la cinta de pintor. Ve a un espacio despejado en tu casa actual.
3. Paso 3: Marca ese rectángulo de 3,00m x 3,50m en el suelo con la cinta de pintor.
4. Paso 4: ¡Camina dentro! ¿Se siente tan amplio como en el render? Haz lo mismo con el pasillo.

¿Sabías que…? El ancho mínimo de pasillo de 90 cm que exigen las normativas no es un capricho. Está pensado para garantizar la accesibilidad, por ejemplo, para que pueda pasar una silla de ruedas. Pensar así es diseñar una casa para toda la vida.

El test del mobiliario: ¿Cabe tu vida aquí dentro?

He perdido la cuenta de los clientes que aprueban un plano y luego se dan cuenta de que su sofá de 3 metros simplemente no entra. Antes de dar el OK, mide tus muebles principales. Después, puedes usar cartones o sábanas dobladas para simular su tamaño real dentro del espacio que has marcado en el suelo. ¿Puedes abrir las puertas del armario del todo? ¿Hay espacio para que la gente se levante de la mesa del comedor sin tener que hacer contorsionismo?

Los Grandes Olvidados (que te pueden costar un dineral)

Hay dos cosas que los renders preciosos suelen esconder bajo la alfombra: el almacenamiento y las instalaciones. Y créeme, ignorarlos sale caro.

Recuerdo el caso de un cliente que se enamoró de un diseño minimalista para su piso. Todo diáfano, sin armarios empotrados. Precioso. Hasta que un día preguntó: “Oye, ¿y la aspiradora, la tabla de planchar, las maletas y los abrigos de invierno dónde van?”. Silencio. Acabó gastándose más de 2.500€ en un armario a medida un año después, porque la casa era invivible. Asegúrate de que tienes armarios, un pequeño trastero o un escobero. No son glamurosos, pero son el corazón de una casa funcional.

Lo mismo pasa con las instalaciones. ¿Dónde va la caldera, la lavadora, el cuadro eléctrico? Colocar mal estos elementos puede generar ruidos molestos o problemas de acceso. Y mover una toma de agua o un enchufe una vez construida la pared no es gratis. Piensa que cambiar un enchufe de sitio en el plano no cuesta nada, pero hacerlo en la obra puede irse fácilmente a los 150€ por punto.

Preguntas Clave que DEBES Hacerle a tu Arquitecto sobre el Plano

Cuando te sientes con el profesional, no te limites a decir “me gusta”. Vas a invertir mucho dinero, así que tienes derecho a preguntar. Aquí tienes una chuleta:

• “¿Podemos repasar las circulaciones principales? Quiero asegurarme de que los flujos son cómodos y no hay obstáculos.”
• “Respecto a la orientación, ¿cómo vamos a aprovechar el sol en invierno y cómo nos protegeremos en verano en esta fachada?”
• “Veo el espacio de almacenamiento previsto, pero ¿crees que es suficiente para una familia como la nuestra? ¿Dónde pondríamos X, Y y Z?”
• “¿Dónde se ubicarán exactamente las instalaciones como la caldera o la unidad exterior del aire acondicionado? ¿Qué impacto de ruido tendrán?”
• “Estas medidas me parecen un poco justas en el papel, ¿podemos compararlas con un espacio real para que me haga una idea?”

Una Advertencia Final: No Confundas un Dibujo con un Proyecto

Esto es fundamental. Un plano 3D, especialmente si lo ha hecho un aficionado o lo has sacado de internet, es una idea. Un punto de partida. Para que se convierta en una casa real, segura y legal, necesita la firma de un profesional cualificado (un arquitecto o arquitecto técnico).

Existe una normativa muy estricta, el Código Técnico de la Edificación (CTE), que lo regula absolutamente todo: desde la seguridad de las escaleras hasta la ventilación mínima o la resistencia de la estructura. Un diseñador 3D crea imágenes espectaculares; un arquitecto se asegura de que esa imagen se pueda construir, sea segura y cumpla la ley. Son trabajos distintos pero complementarios.

Así que, en resumen: disfruta del 3D. Úsalo para soñar y para inspirarte. Pero después, ponte el sombrero de detective, saca la cinta métrica, haz las preguntas difíciles y confía en el criterio de un buen profesional. Esa es la única garantía de que la casa de tus sueños no se quede en un simple render bonito.

Bildergalerie

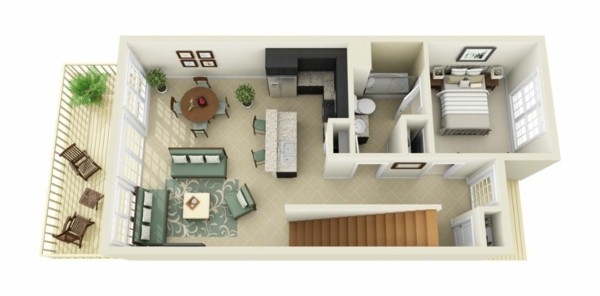

El truco de la cinta de carrocero: Antes de dar el visto bueno final, coge las medidas de una habitación clave (el salón o tu dormitorio) y replícalas en un espacio abierto o en tu casa actual usando cinta de carrocero en el suelo. Coloca algunos muebles dentro de ese perímetro. Es el método más barato y eficaz para sentir la escala real del espacio y evitar el clásico “pensaba que era más grande”.

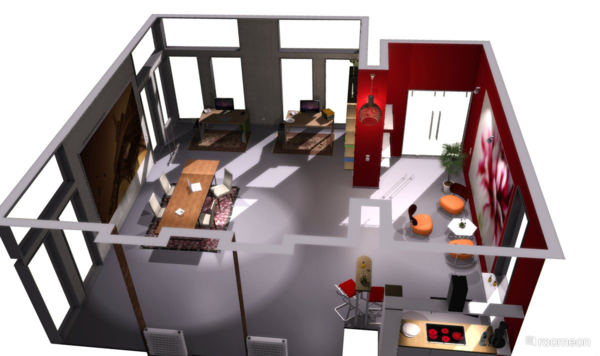

• El flujo de trabajo en la cocina: Asegúrate de que el frigorífico, el fregadero y la placa de cocción formen un triángulo de trabajo lógico y sin obstáculos.
• Aperturas sin estorbos: Comprueba que las puertas de los armarios, lavavajillas y horno no choquen entre sí ni bloqueen pasillos al abrirse por completo.

¿El secreto? Una cocina funcional es aquella en la que puedes moverte con fluidez, incluso con varias personas a la vez.

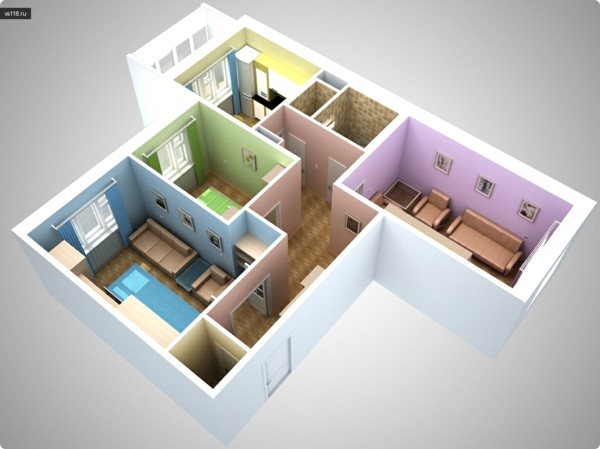

¿Y el ruido?

Un plano abierto es fantástico, pero el sonido viaja. Imagina el ruido de la licuadora mientras alguien intenta ver una película en el salón. Revisa la ubicación de dormitorios respecto a las zonas sociales. A veces, un pequeño pasillo o una estantería bien colocada, que apenas se nota en el plano, puede actuar como una barrera acústica crucial para la paz del hogar.

Según un estudio de Houzz, el 28% de los propietarios que renovaron su casa se arrepintieron de no haber planificado mejor el almacenamiento.

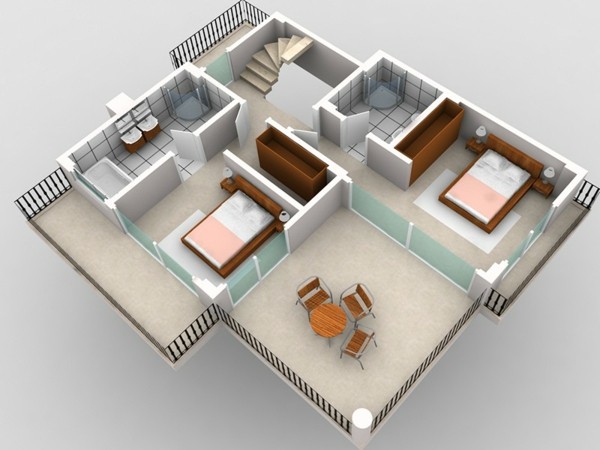

Los renders rara vez muestran el desorden del día a día. Busca activamente en tu plano espacios para armarios empotrados, un pequeño trastero o un escobero. ¿Dónde guardarás la aspiradora, la tabla de planchar o las maletas? Pensarlo ahora te salvará de muchos quebraderos de cabeza.

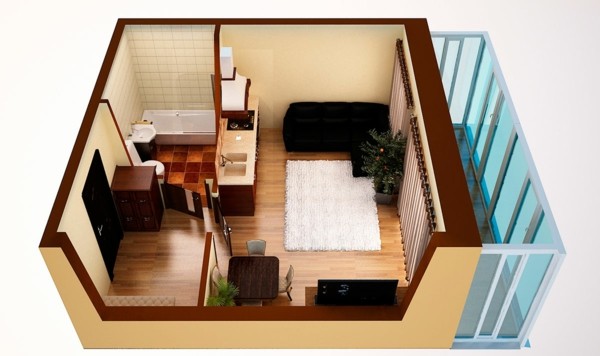

Muros de carga vs. tabiques: En un plano, los muros de carga (los que sostienen la estructura) suelen representarse con un trazo más grueso que los tabiques. Identificarlos es vital. Mientras que un tabique se puede mover con una reforma relativamente sencilla, tocar un muro de carga es una obra mayor, cara y compleja. Saber la diferencia te da una idea clara de la flexibilidad futura de tu casa.

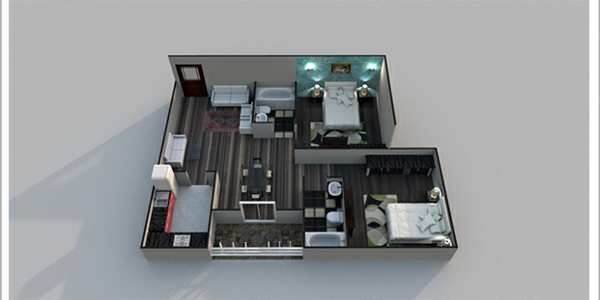

Presta atención a las pequeñas flechas o arcos junto a las puertas y ventanas. Indican su sentido de apertura. Una puerta que abre hacia dentro de un baño pequeño puede comerse un espacio vital. Una ventana que abre hacia fuera en una zona de paso puede ser un obstáculo. Es un detalle minúsculo en el papel, pero gigante en la convivencia diaria.

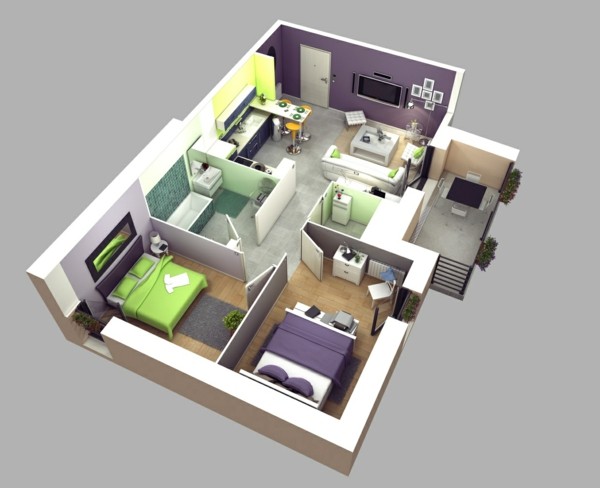

¿Es tu plano “a prueba de futuro”?

Piensa a 10 o 15 años vista. ¿Esa escalera tan escultural será práctica para personas mayores? ¿Hay posibilidad de crear un dormitorio en la planta baja? Contemplar umbrales a ras de suelo y pasillos un poco más anchos (mínimo 90 cm) puede convertir tu casa en un hogar para toda la vida, adaptándose a las necesidades cambiantes de la familia.

Ventanas correderas: Ideales para espacios reducidos, ya que no invaden la estancia al abrirse. Perfectas para conectar con terrazas o jardines sin crear obstáculos.

Ventanas batientes (o practicables): Ofrecen un mejor aislamiento térmico y acústico al cerrar herméticamente, y permiten una ventilación total. Sin embargo, su hoja ocupa espacio al abrirse.

La elección depende del uso y del espacio disponible alrededor del hueco.

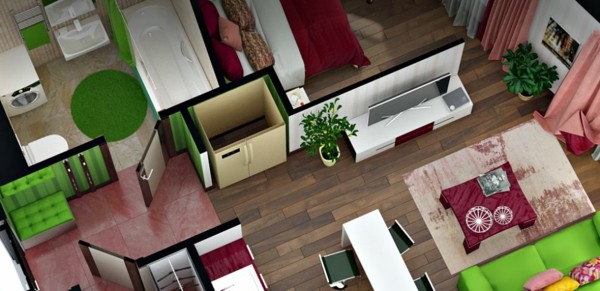

Los renders suelen estar poblados de muebles de diseño, a menudo hechos a medida o con dimensiones reducidas para que el espacio parezca más amplio. Anota las medidas de tus muebles actuales o de los que planeas comprar y comprueba si realmente caben, dejando pasillos de circulación de al menos 70-80 cm alrededor.

• Un sofá de 3 plazas: Mide aproximadamente 200-240 cm de ancho y 90-100 cm de fondo.
• Una mesa de comedor para 6: Necesita un espacio de al menos 3.5m x 2.5m para incluir las sillas y el paso.
• Una cama de matrimonio (150x190cm): Requiere un espacio mínimo de 3m x 3.5m para poder circular y añadir mesillas.

“El espacio en sí es el protagonista de la arquitectura, antes que la piedra o la madera.” – Bruno Zevi, arquitecto e historiador.

Esta idea te invita a mirar más allá de los materiales. Fíjate en los “vacíos” del plano: la altura de los techos, la amplitud de los pasillos, la conexión visual entre estancias. Es en esos espacios intermedios donde reside la verdadera sensación de confort y lujo.

El punto ciego de la electricidad: Un error garrafal es no pensar en la ubicación de los enchufes. Visualiza dónde pondrás el sofá para tener un enchufe cerca para una lámpara o cargar el móvil. ¿Necesitas un enchufe en el pasillo para la aspiradora? ¿Y en la terraza para luces de verano? Un buen plano eléctrico, discutido con tu arquitecto, es tan importante como el de distribución.

La altura estándar de un techo es de 2.50 metros. Sin embargo, los renders a menudo exageran esta dimensión para crear una sensación de amplitud. Una altura de 2.70m o incluso 3m en la zona de día puede transformar por completo la percepción de un espacio sin añadir muchos metros cuadrados. Pregunta siempre por las alturas libres que aparecen en las secciones del plano.

¿Dónde está la sala de máquinas?

Tu casa necesitará una caldera, un termo, un cuadro eléctrico, y quizás una unidad interior de aerotermia. Estos elementos ocupan espacio y a veces generan ruido. Asegúrate de que en el plano se ha previsto un lugar discreto y accesible para ellos, preferiblemente alejado de los dormitorios. Un armario técnico bien ubicado es una bendición.

• Las líneas de agua caliente y fría deben ser lo más cortas y directas posible desde el calentador a los puntos de uso (baños, cocina).
• Agrupar las zonas húmedas (baños y cocina) cerca unas de otras o unas encima de otras en casas de varias plantas.

¿La ventaja? Ahorro en materiales, menos pérdida de calor en las tuberías y una reducción drástica del riesgo de futuras averías.

Punto importante: La escala humana en el baño. Para que un baño sea cómodo, debe haber un espacio libre de al menos 70 cm delante del inodoro y el lavabo, y unos 20-25 cm a cada lado del inodoro. Fíjate si en el plano se respetan estas distancias mínimas. Un render puede ocultar un baño claustrofóbico con un ángulo de cámara ingenioso.

El sol no es solo luz, es también un regulador térmico. Una tendencia al alza es el uso de pérgolas bioclimáticas o voladizos bien calculados, visibles en los alzados del plano.

• En verano: Proyectan sombra sobre los grandes ventanales cuando el sol está alto, evitando el sobrecalentamiento.
• En invierno: Permiten que el sol, más bajo en el horizonte, entre y caliente la casa de forma pasiva.

Un muro de ladrillo estándar (citara) tiene unos 12-15 cm de grosor acabado. Un muro exterior con aislamiento y cámara de aire puede superar los 30-35 cm.

Esta diferencia, que en el plano parece pequeña, roba metros útiles al interior. Multiplica ese grosor por todo el perímetro de la casa y verás cuántos metros cuadrados “desaparecen” respecto a las cotas exteriores. ¡Fíjate siempre en las cotas interiores!

La iluminación de un render es siempre perfecta. En la realidad, la luz natural cambia. Piensa en la función de cada habitación: ¿quieres que el sol de la mañana te despierte en el dormitorio (orientación este)? ¿O prefieres luz de tarde en la zona de lectura (orientación oeste, pero bien protegida)? La orientación en el plano es tu mejor pista para anticipar la atmósfera de cada momento del día.

¿Tu escalera cumple las reglas?

Una escalera cómoda tiene una proporción específica entre la huella (donde pisas) y la contrahuella (la altura). Una regla común es que 2 contrahuellas + 1 huella debe sumar entre 60 y 65 cm. Si en el plano ves una escalera muy empinada o con giros extraños, podría ser incómoda o incluso peligrosa en el día a día. Pide la sección de la escalera para comprobarlo.

Planos abiertos (Open-plan): Favorecen la luz, la sensación de amplitud y la vida social. Ideal para espacios pequeños y familias que disfrutan de la interacción constante. Su desventaja: el ruido y los olores se propagan fácilmente.

Planos compartimentados (Broken-plan): Utilizan elementos como estanterías, paneles de vidrio o diferentes niveles del suelo para delimitar zonas sin usar paredes. Ofrecen más privacidad y rincones acogedores, manteniendo una sensación de conexión.

Familiarízate con la leyenda del plano. Un círculo con cuatro líneas es un punto de luz en el techo, un semicírculo en una pared es un aplique. Un símbolo de enchufe simple o doble te indica dónde tendrás corriente. Contar estos símbolos te dará una idea rápida de si la iluminación y la instalación eléctrica están bien dimensionadas para tus necesidades.

Desde 2020, la búsqueda de “ideas para oficina en casa” en plataformas como Pinterest ha aumentado más de un 150%.

Si teletrabajas, no te conformes con “un rincón en el salón”. Busca en el plano un espacio que pueda dedicarse a ello, idealmente con buena luz natural y la posibilidad de aislarse acústicamente. Incluso un retranqueo en un pasillo ancho o un rincón bajo la ventana puede convertirse en un despacho funcional y agradable si se planifica.

No subestimes el poder del suelo para definir ambientes. En el plano, la transición de un material a otro (por ejemplo, de un porcelánico como el Saloni Ardesia en la cocina a una tarima de roble en el salón) puede crear una frontera visual sutil pero efectiva. Esto ayuda a delimitar espacios en una planta abierta sin necesidad de levantar tabiques, aportando calidez y carácter.

• Permite quitarse los zapatos y abrigos mojados antes de entrar al resto de la casa.
• Funciona como zona de transición y almacenamiento para mochilas, correas de perro o la compra.
• Mantiene la suciedad y el desorden contenidos en un área fácil de limpiar.

¿La clave? Busca en tu plano un pequeño espacio junto a la entrada principal o la del garaje que pueda cumplir esta función.
